Za tímto účelem nabízí společnost KIPP nový pneumatický aretační čep, který byl vyvinut speciálně pro vložky do automatizovaných procesů. Konstrukční řada K2202/K2203/K2204 kombinuje robustní mechaniku s inteligentním nastavením snímačů a vytváří tak promyšlené rozhraní mezi strojem a řídicí jednotkou.

KIPP Indexing plungers pneumatic

Spolehlivá aretace - bez jediného dotyku ruky

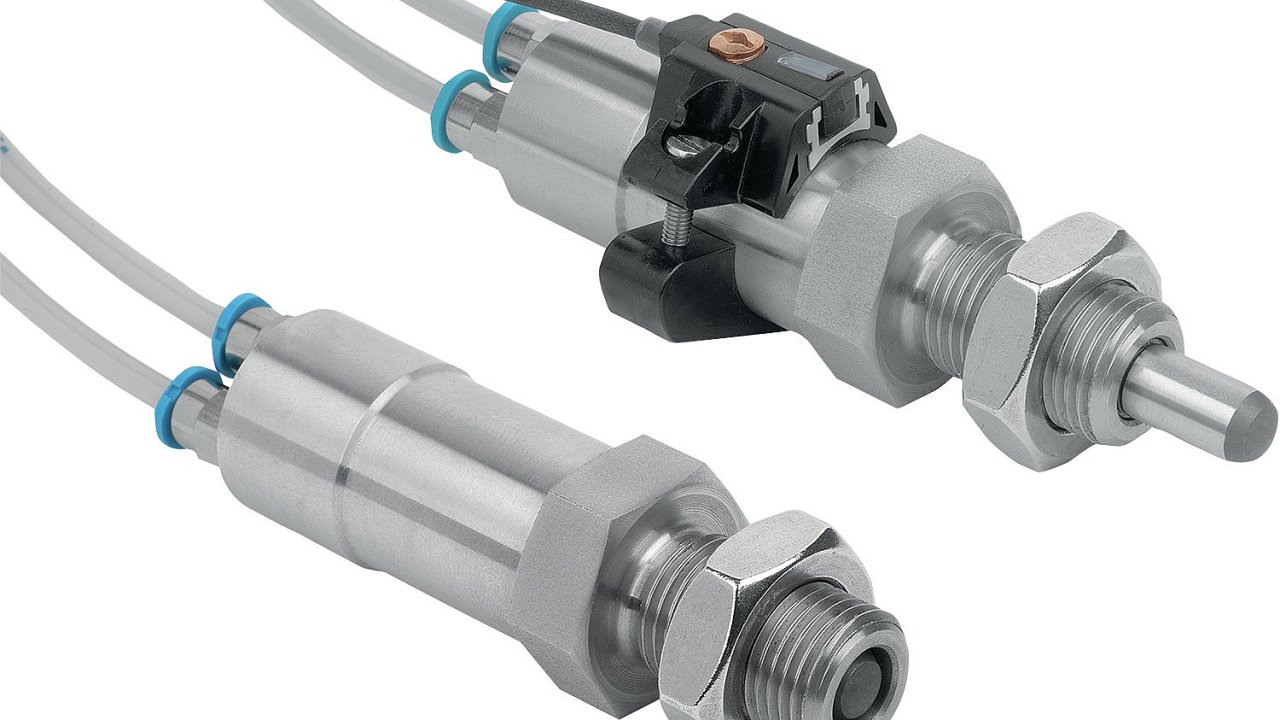

Nový aretační čep od společnosti KIPP funguje na pneumatické bázi. To znamená: Aretační kolík se při přívodu stlačeného vzduchu kontrolovaně zasouvá nebo vysouvá. V závislosti na provedení zůstává mechanická aretace na svém místě i při ztrátě tlaku. To je důležité všude tam, kde je zapotřebí bezpečnost a reprodukovatelnost: např.pro úlohy polohování nebo změny formátu ve strojírenství, robotice nebo manipulační technice.

Pneumatické provedení je rozumným řešením, pokud je vyloučen ruční zásah - např. z důvodu dostupnosti, doby cyklu nebo automatizace procesu. Velkou výhodou je, že aretační čep lze integrovat do všech standardních řídicích systémů (např. prostřednictvím PLC), což otevírá širokou paletu možných aplikací bez dodatečné úrovně obsluhy.

Se senzorikou v přehledu - a v procesu

Zvláštností je integrované monitorování stavu: stav aretace lze zjistit elektronicky pomocí snímače magnetického pole (K2203). Polohu snímače lze nastavit i v axiálním směru. To umožňuje flexibilní integraci do nejrůznějších uspořádání systému. Senzorika je chráněna stupněm krytí IP67 a připojovací kabel (2 m PUR) lze přizpůsobit i obtížným instalačním situacím.

Technicky na výši

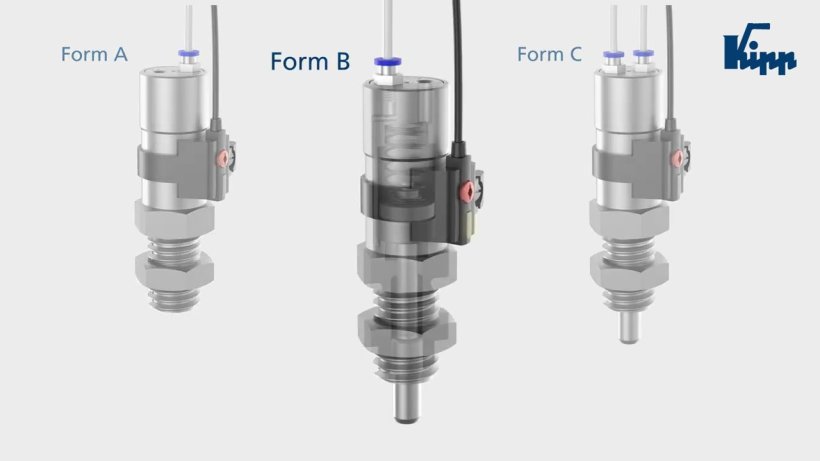

Čepy jsou vyrobeny z nerezové oceli, čepy jsou kalené a broušené - velmi robustní pro náročné průmyslové prostředí. Aretáční čepy jsou k dispozici v jednočinném (provedení A/B) nebo dvojčinném provedení (provedení C) a pracují při provozním tlaku 4 až 6 barů. K dispozici jsou čepy o průměru 6 až 12 mm. Snímač (PNP NO, 10-30 V DC) dosahuje spínací frekvence až 3000 Hz - ideální pro dynamické aplikace s krátkou dobou cyklu.

Typické oblasti použití zahrnují

  • konstrukci strojů a zařízení pro aretaci otočných, zvedacích a posuvných stolů.
  • automatizační technologii pro upevnění chapadel nebo zařízení
  • technologii balení pro opakovanou přesnou aretaci při změně formátu
  • dopravníkovou technologie pro polohování nosičů obrobků.



Promyšlený systém - modulární konstrukce

Kromě aretačního čepu (K2202) zahrnuje tato konstrukční řada také odpovídající snímač magnetického pole (K2203) a držák snímače s T-drážkou (K2204) - vhodný pro standardní kruhové válce. Vše do sebe dobře zapadá a vytváří systém, který je jasně navržen pro integraci.

KIPP Indexing plungers pneumatic
